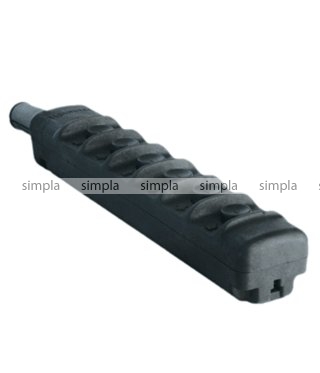

Пост кнопочный ПКТ 60

Условия эксплуатации ПКТ:
Номинальные значения климатических факторов внешней среды на ПКТ: по ГОСТ 15543-70 и ГОСТ 15150-69.
Высота над уровнем моря: не более 4300 м.
Температура окружающего воздуха: от -40°С до +40 °С.
Рабочее положение в пространстве: любое.
Атмосфера: типа II по ГОСТ 15150-69.
Группа механического исполнения: М9 по ГОСТ 17516-72.
Степень защиты постов: IP30 по ГОСТ 14255-69.
Нормальное верхнее рабочее значение температуры окружающего воздуха 60 °С.

Структура условного обозначения ПКТ-ХХХ2:

ПКТ - пост кнопочный тельферный;
X - общее число управляющих элементов (толкателей - кнопок): 2; 4; 6;
X - число двухоперационных управляющих элементов (толкателей - кнопок): 0; 2; 4; 6;
X2 - климатическое исполнение (У, Т, ХЛ) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.

Основные технические характеристики постов управления ПКТ:
Номинальное напряжение по изоляции:
660 В

Номинальный тепловой ток:
6.3 А

Материал корпуса:
пластмасса

Степень защиты:
IP 30

Наличие блокировки:
есть (ключ)

Контактные соединения постов:
допускают присоединение двух проводников сечением от 0,75 до 2,5 мм2 с медными или алюминиевыми жилами

Гарантийный срок постов:
- для видов климатического исполнения У2, ХЛ2 - 3,5 года;
- для вида климатического исполнения Т2 - 7 лет.




Конструкция и принцип действия постов управления ПКТ

Кнопочные посты выполнены в пластмассовых оболочках, в которых установлены однооперационные и двухоперационные управляющие элементы и электрический замок.

Операционная маркировка, указывающая направление движения механизма электростали кран-балки, выполнена на корпусе поста в виде стрелок.

Посты изготовляются:
- по способу оперативного воздействия на органы управления - нажимные;
- по способу возврата органа управления - с самовозвратом.
